كيف تعمل وسادة التبريد الحرارية للبطارية؟

تدخل البطاريات في قلب العديد من التقنيات الحديثة، بدءًا من الهواتف الذكية وأجهزة الكمبيوتر المحمولة وحتى السيارات الكهربائية وأنظمة تخزين الطاقة المتجددة. أحد الجوانب الحاسمة التي غالبًا ما تمر دون أن يلاحظها أحد ولكنها ذات أهمية قصوى هو الإدارة الحرارية للبطارية. تلعب الوسادة الحرارية للبطارية دورًا حاسمًا في هذه العملية، مما يضمن التشغيل الفعال والآمن للبطاريات. باعتباري موردًا رائدًا للوسادات الحرارية للبطارية، فأنا متحمس للتعمق في آلية عمل الوسائد الحرارية للبطارية في منشور المدونة هذا.

أهمية الإدارة الحرارية للبطارية

قبل أن نستكشف كيفية عمل الوسادة الحرارية للبطارية، من الضروري أن نفهم سبب أهمية الإدارة الحرارية للبطارية. تولد البطاريات حرارة أثناء الشحن والتفريغ والتشغيل العادي. يمكن أن تسبب الحرارة المفرطة العديد من المشكلات، بما في ذلك انخفاض عمر البطارية، وانخفاض الأداء، وحتى مخاطر السلامة مثل الانفلات الحراري، الذي يمكن أن يؤدي إلى حرائق أو انفجارات.

تساعد الإدارة الحرارية المناسبة في الحفاظ على البطارية ضمن نطاق درجة حرارة التشغيل الأمثل، والذي يتراوح عادة بين 20 درجة مئوية و40 درجة مئوية (68 درجة فهرنهايت و104 درجة فهرنهايت). ولا يؤدي ذلك إلى إطالة عمر البطارية وتحسين أدائها فحسب، بل يعزز أيضًا السلامة العامة.

ما هي الوسادة الحرارية للبطارية؟

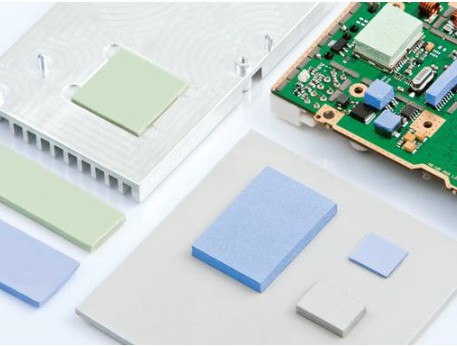

أوسادة حرارية للبطاريةهي مادة متخصصة مصممة لتوفير نقل فعال للحرارة بين خلايا البطارية ونظام التبريد. وهي تعمل بمثابة مادة واجهة حرارية (TIM)، حيث تملأ فجوات الهواء المجهرية بين سطح البطارية والمبدد الحراري أو لوحة التبريد. فجوات الهواء هذه عبارة عن عوازل حرارية، ومن خلال إزالتها، تعمل الوسادة الحرارية على تحسين توصيل الحرارة وتبديدها.

مبدأ عمل الوسادة الحرارية للبطارية

يمكن تقسيم مبدأ عمل الوسادة الحرارية للبطارية إلى عدة خطوات رئيسية:

1. الاتصال الحراري وتوصيل الواجهة

عندما يتم وضع وسادة حرارية للبطارية بين البطارية وسطح التبريد، فإنها تتوافق مع عدم انتظام كلا السطحين. وهذا يضمن أقصى مساحة اتصال، وهو أمر ضروري لنقل الحرارة بكفاءة. تملأ الوسادة فجوات الهواء المجهرية، ذات الموصلية الحرارية المنخفضة جدًا، بمادة ذات موصلية حرارية أعلى. وهذا يقلل من المقاومة الحرارية عند الواجهة بين البطارية ونظام التبريد، مما يسمح للحرارة بالتدفق بسهولة أكبر من البطارية إلى سطح التبريد.

2. التوصيل الحراري من خلال الوسادة

بمجرد انتقال الحرارة من البطارية إلى اللوحة الحرارية، تقوم اللوحة بتوصيل الحرارة من خلال المادة السائبة. تصنع الوسادات الحرارية للبطارية عادةً من مواد ذات موصلية حرارية عالية، مثل السيليكون أو الجرافيت أو البوليمرات المملوءة بالسيراميك. تحتوي هذه المواد على شبكة من المسارات الموصلة للحرارة التي تسمح للحرارة بالانتقال بسرعة عبر الوسادة.

3. تبديد الحرارة لنظام التبريد

بعد توصيل الحرارة من خلال الوسادة الحرارية، يتم نقلها إلى نظام التبريد، والذي يمكن أن يكون مبدد حرارة، أو لوحة تبريد، أو نظام تبريد سائل. ثم يقوم نظام التبريد بتبديد الحرارة إلى البيئة المحيطة. ويمكن القيام بذلك من خلال الحمل الحراري، أو الإشعاع، أو مزيج من الاثنين معا.

العوامل المؤثرة على أداء الوسادات الحرارية للبطارية

يمكن أن تؤثر عدة عوامل على أداء الوسائد الحرارية للبطارية:

1. التوصيل الحراري

تعد الموصلية الحرارية لمادة الوسادة واحدة من أهم العوامل. الموصلية الحرارية العالية تعني نقل أفضل للحرارة. يستخدم المصنعون تقنيات مختلفة لتحسين التوصيل الحراري للوسادة، مثل إضافة حشوات موصلة للحرارة إلى المادة الأساسية.

2. الضغط والمطابقة

تعد قدرة الوسادة الحرارية على التوافق مع الأسطح وتحمل الضغط أمرًا ضروريًا أيضًا. يجب أن تكون الوسادة الحرارية الجيدة قادرة على سد الفجوات بين البطارية وسطح التبريد تحت الضغط، مما يضمن الاتصال الحراري الجيد. ومع ذلك، يمكن أن يؤدي الضغط المفرط أيضًا إلى انخفاض الأداء الحراري، لذا فإن العثور على التوازن الصحيح أمر بالغ الأهمية.

3. سمك

يمكن أن يؤثر سمك الوسادة الحرارية أيضًا على أدائها. تتمتع الوسادة الرقيقة عمومًا بمقاومة حرارية أقل، لكنها قد لا تكون قادرة على سد الفجوات الكبيرة بفعالية. يمكن أن توفر الوسادات السميكة إمكانات أفضل لملء الفجوات ولكنها قد تتمتع بمقاومة حرارية أعلى.

4. مقاومة درجات الحرارة

يجب أن تكون الوسائد الحرارية للبطارية قادرة على تحمل نطاق واسع من درجات الحرارة دون أن تتحلل. يجب أن تحافظ على خواصها الحرارية والميكانيكية على كامل نطاق درجة حرارة تشغيل البطارية.

تطبيقات منصات البطارية الحرارية

تُستخدم الوسائد الحرارية للبطارية في مجموعة واسعة من التطبيقات، بما في ذلك:

1. الالكترونيات الاستهلاكية

في الهواتف الذكية وأجهزة الكمبيوتر المحمولة والأجهزة اللوحية وغيرها من الأجهزة المحمولة، تساعد الوسائد الحرارية للبطارية على تبديد الحرارة الناتجة عن البطارية ومنع ارتفاع درجة الحرارة. يؤدي ذلك إلى تحسين أداء الجهاز وموثوقيته وإطالة عمر البطارية.

2. المركبات الكهربائية

تعتمد السيارات الكهربائية على حزم البطاريات الكبيرة لتشغيل محركاتها. يتم استخدام الوسادات الحرارية للبطارية لإدارة الحرارة الناتجة عن مجموعات البطاريات هذه، مما يضمن التشغيل الآمن والفعال. فهي تساعد على منع الهروب الحراري وإطالة عمر دورة البطارية، وهو أمر بالغ الأهمية لأداء ونطاق السيارات الكهربائية.

3. أنظمة تخزين الطاقة المتجددة

مصادر الطاقة المتجددة مثل الطاقة الشمسية وطاقة الرياح متقطعة، وهناك حاجة إلى أنظمة تخزين الطاقة لتخزين الطاقة الزائدة لاستخدامها لاحقا. يتم استخدام الوسادات الحرارية للبطارية في أنظمة التخزين هذه لإدارة الحرارة المتولدة أثناء الشحن والتفريغ، مما يضمن أداء وموثوقية البطاريات على المدى الطويل.

مقارنة مع مواد الواجهة الحرارية الأخرى

بالإضافة إلى الوسائد الحرارية للبطارية، هناك مواد واجهة حرارية أخرى متاحة، مثلجل موصل حراريا. في حين أن كلتا المادتين تخدمان نفس الغرض وهو تحسين نقل الحرارة، إلا أن هناك بعض الاختلافات بينهما.

عادةً ما تكون المواد الهلامية الموصلة حرارياً أكثر لزوجة ويمكن أن تتوافق بشكل أفضل مع الأسطح غير المنتظمة. كما أنها أكثر ملاءمة للتطبيقات التي توجد بها فجوات كبيرة أو حيث لا تكون الأسطح مسطحة تمامًا. ومع ذلك، يمكن أن يكون تطبيق المواد الهلامية فوضويًا وقد يتطلب معالجة خاصة.

من ناحية أخرى، يتم تشكيل الوسائد الحرارية للبطارية مسبقًا وسهلة التركيب. كما أنها أقل عرضة للتسرب أو الهجرة بمرور الوقت، مما يجعلها خيارًا أكثر موثوقية للتطبيقات طويلة المدى. بالإضافة إلى ذلك، يمكن أن توفر الفوط الحرارية ضغطًا ودعمًا أفضل، وهو ما يمكن أن يكون مفيدًا في البيئات عالية الاهتزاز.

الاستنتاج والدعوة إلى العمل

في الختام، تعتبر الوسائد الحرارية للبطارية مكونات أساسية في أنظمة الإدارة الحرارية للبطارية. إنها تلعب دورًا حاسمًا في ضمان التشغيل الفعال والآمن للبطاريات من خلال توفير نقل فعال للحرارة بين خلايا البطارية ونظام التبريد. باعتبارنا موردًا رائدًا للوسادات الحرارية للبطارية، فإننا نقدم مجموعة واسعة من الوسائد الحرارية عالية الجودة المصممة لتلبية الاحتياجات المحددة للتطبيقات المختلفة.

إذا كنت تبحث عن حل موثوق لاحتياجات الإدارة الحرارية للبطارية، فنحن ندعوك للاتصال بنا للحصول على مزيد من المعلومات. فريق الخبراء لدينا على استعداد لمساعدتك في اختيار الوسادة الحرارية المناسبة لتطبيقك وتزويدك بالدعم الذي تحتاجه لضمان تنفيذه بنجاح.

مراجع

• "الإدارة الحرارية لبطاريات الليثيوم أيون" بقلم ج. نيومان وكي توماس-عليا
• "دليل مواد الواجهة الحرارية" بقلم Y. Zhang وZ. Ma
• "التقدم في أنظمة الإدارة الحرارية للبطاريات" بقلم X. Wang وY. Li
